ДП-1. План обмерочный

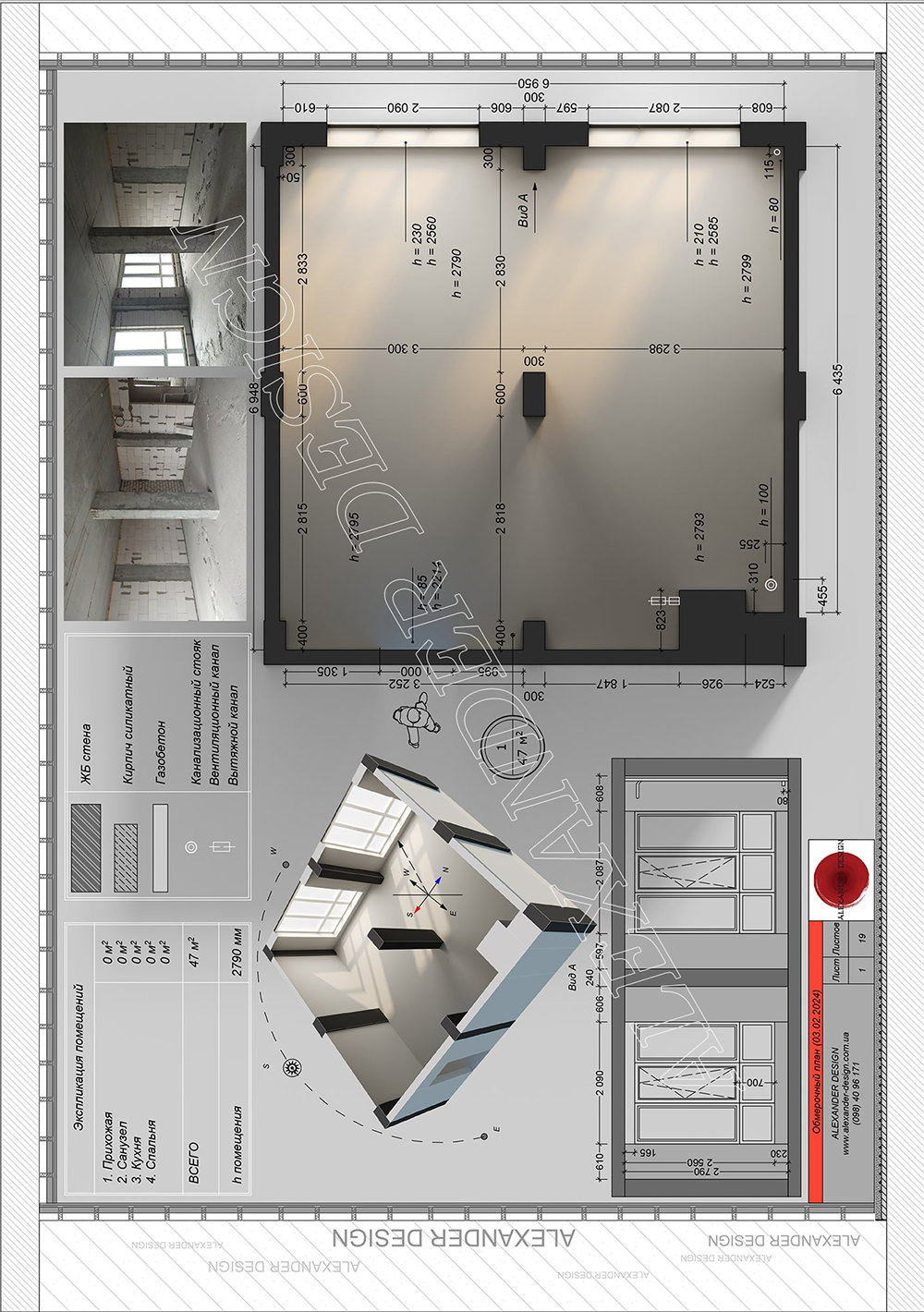

Подробный замер помещения, учитывая рельеф пола лазерным нивелиром для определения крайнего "0", что важно при формировании "пирога" пола еще на этапе проектирования.
Подробный замер помещения, учитывая рельеф пола лазерным нивелиром для определения крайнего "0", что важно при формировании "пирога" пола еще на этапе проектирования.

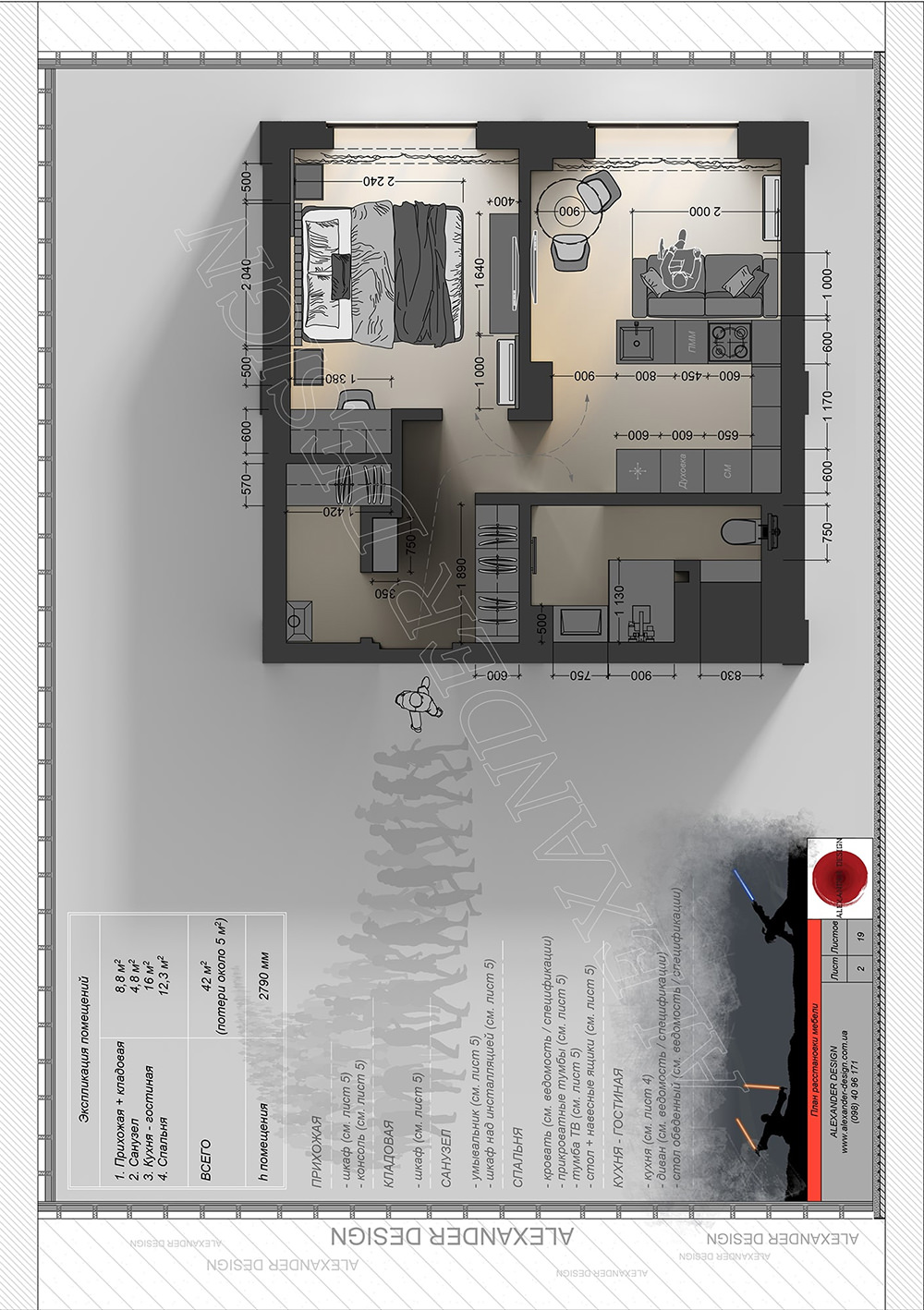

План привязки мебели с учетом утвержденного планировочного решения, обшивка стен и реальные габариты мебели, вместо миниатюрных, которые так любят отображать застройщики при продаже недвижимости на своих планировках, где вместилось вот прям всё-всё на свете и еще место осталось. Я предлагаю Вам реалистично и прагматично подойти к данному вопросу.
На плане демонтажа отображены все демонтируемые конструкции и перегородки с указанием объема и предварительным расчетом стоимости работ.

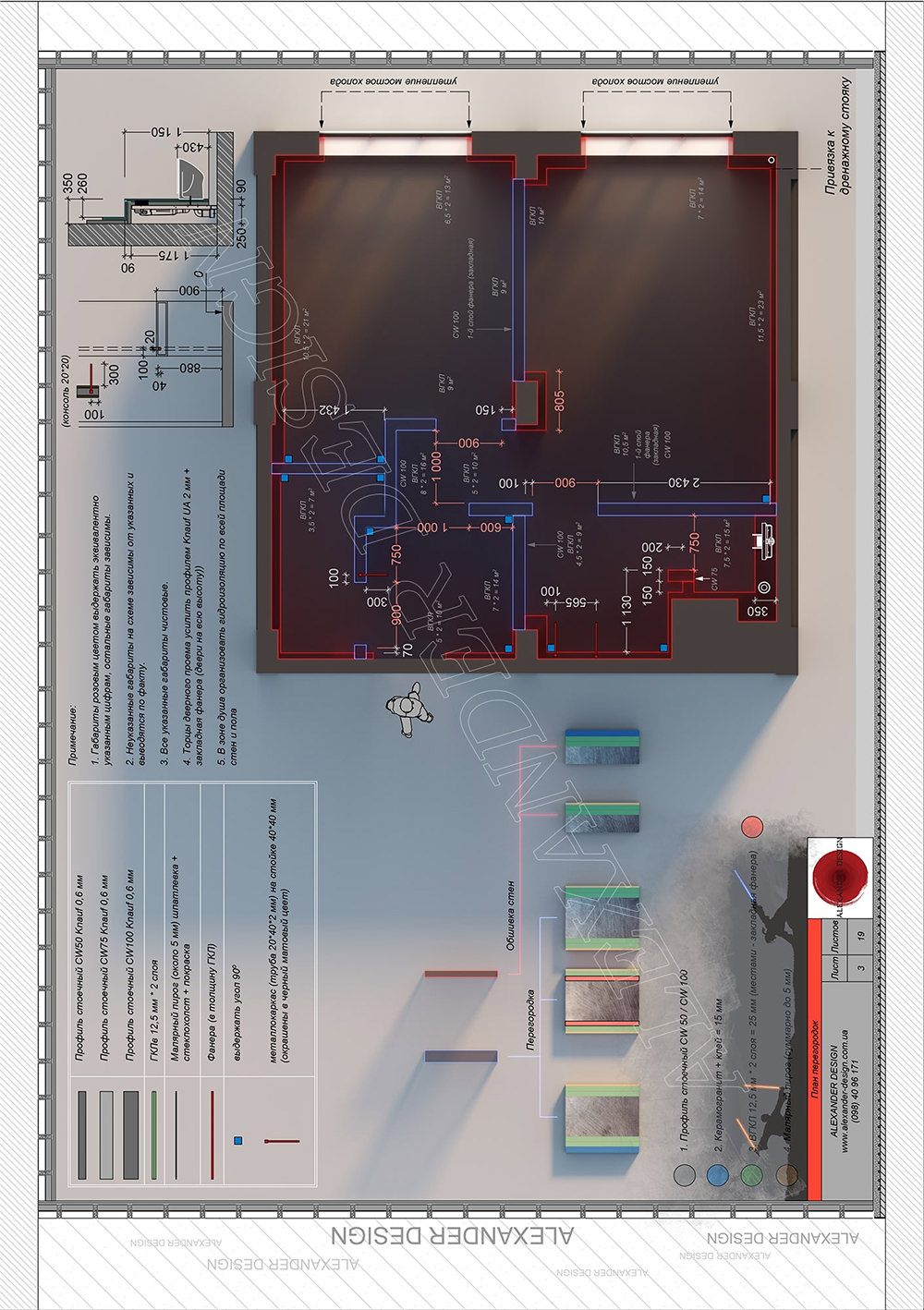

На плане монтажа отображены все возводимые перегородки и конструкции, а так же закладные и усиления в необходимых местах.

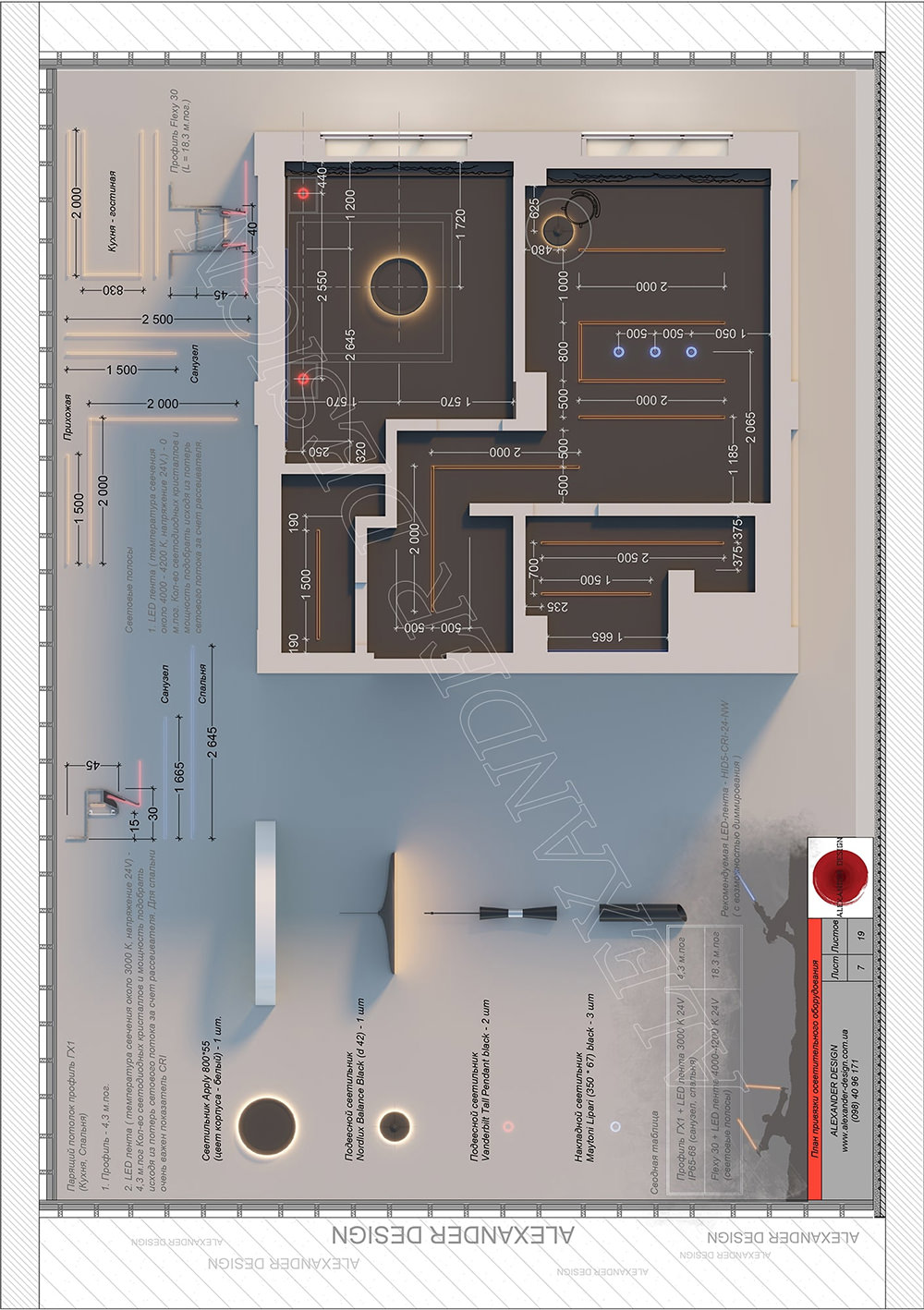

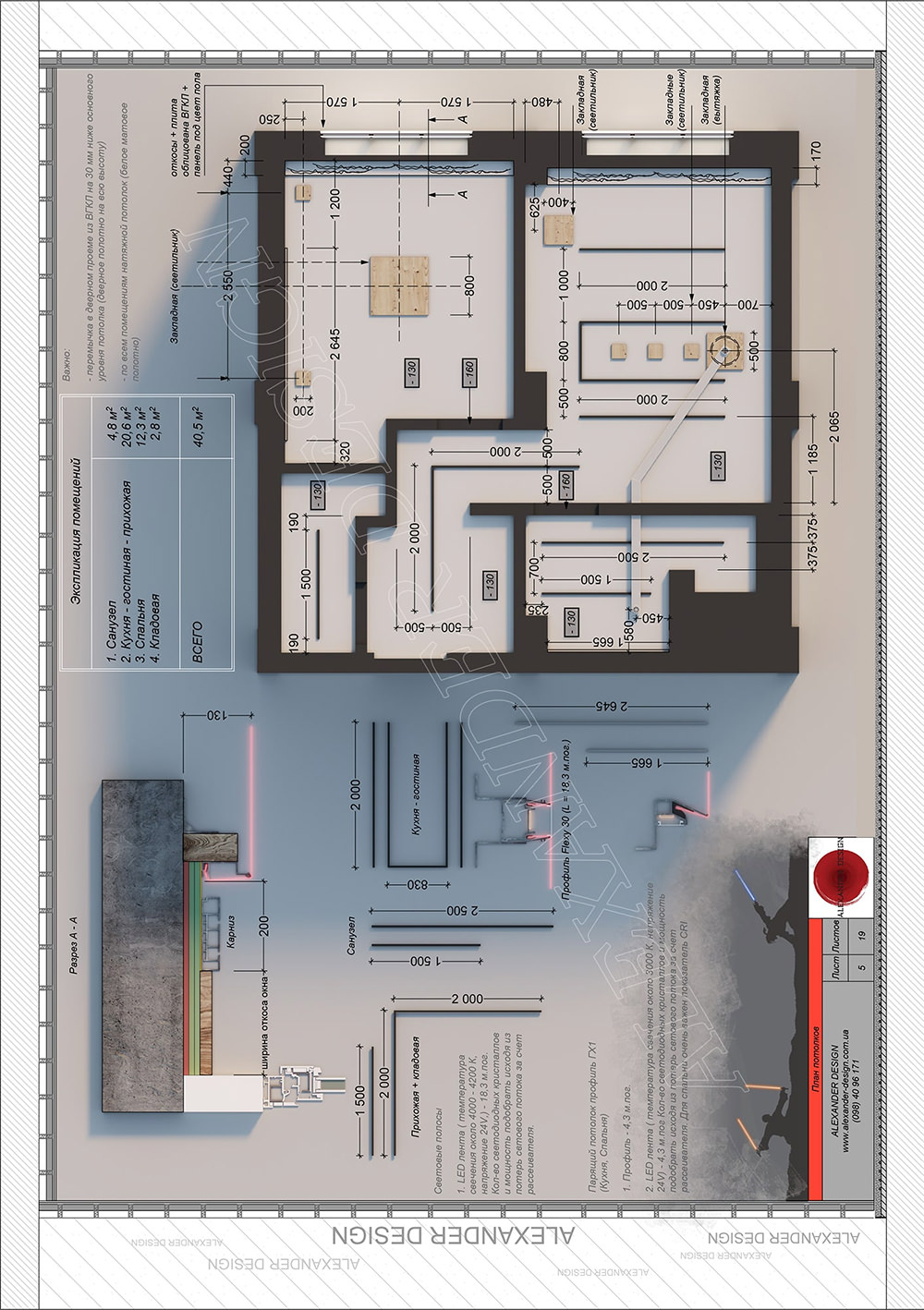

На плане потолков отображены все отметки высот, ниши, карманы для подсветки и разрезы потолка в важных узлах.

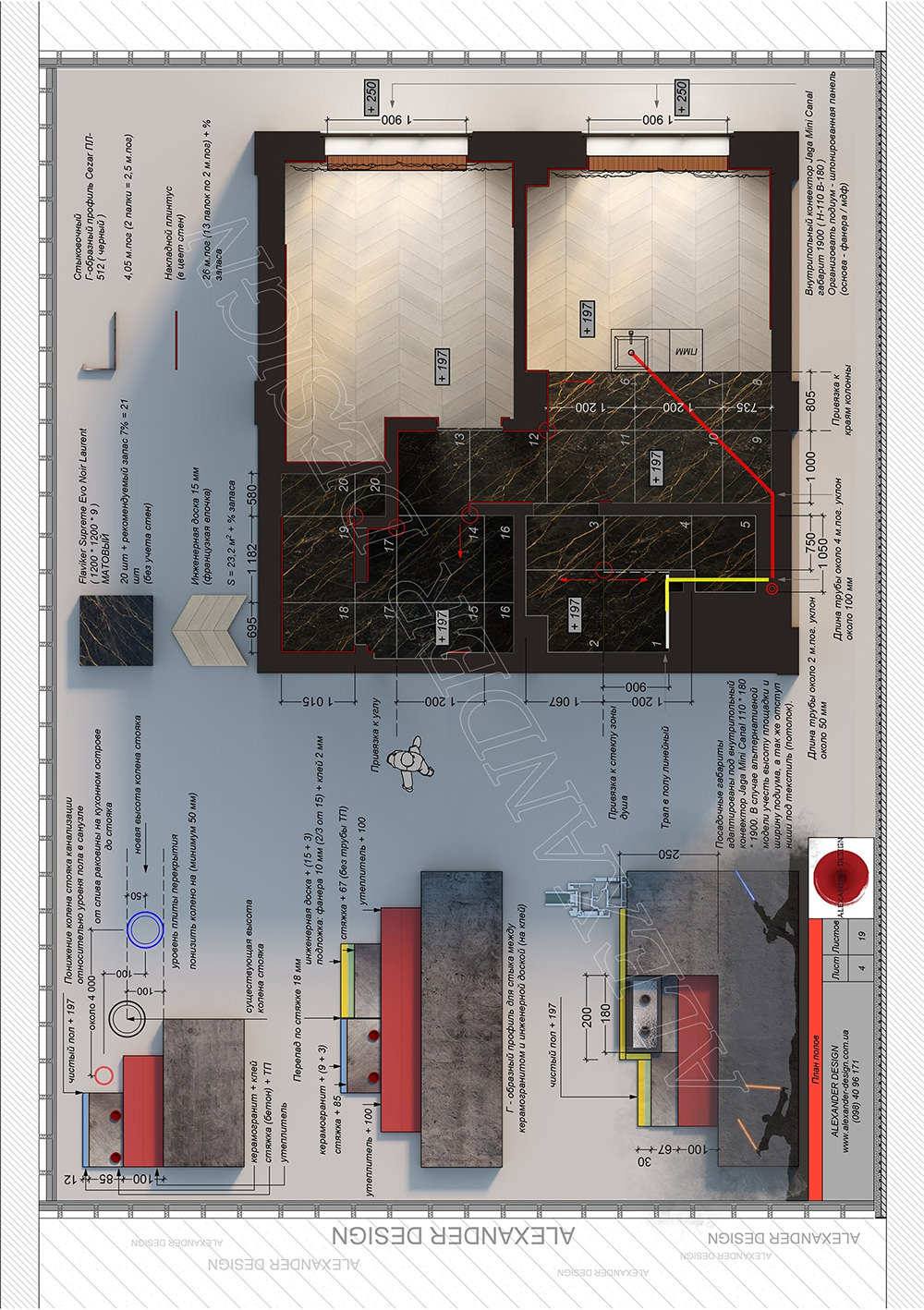

План полов отображает объем облицовочных материалов для пола, а так же пирог пола в виде разрезов опираясь на замеры лазерным нивелиром и технологию монтажа, с учетом разуклонки.

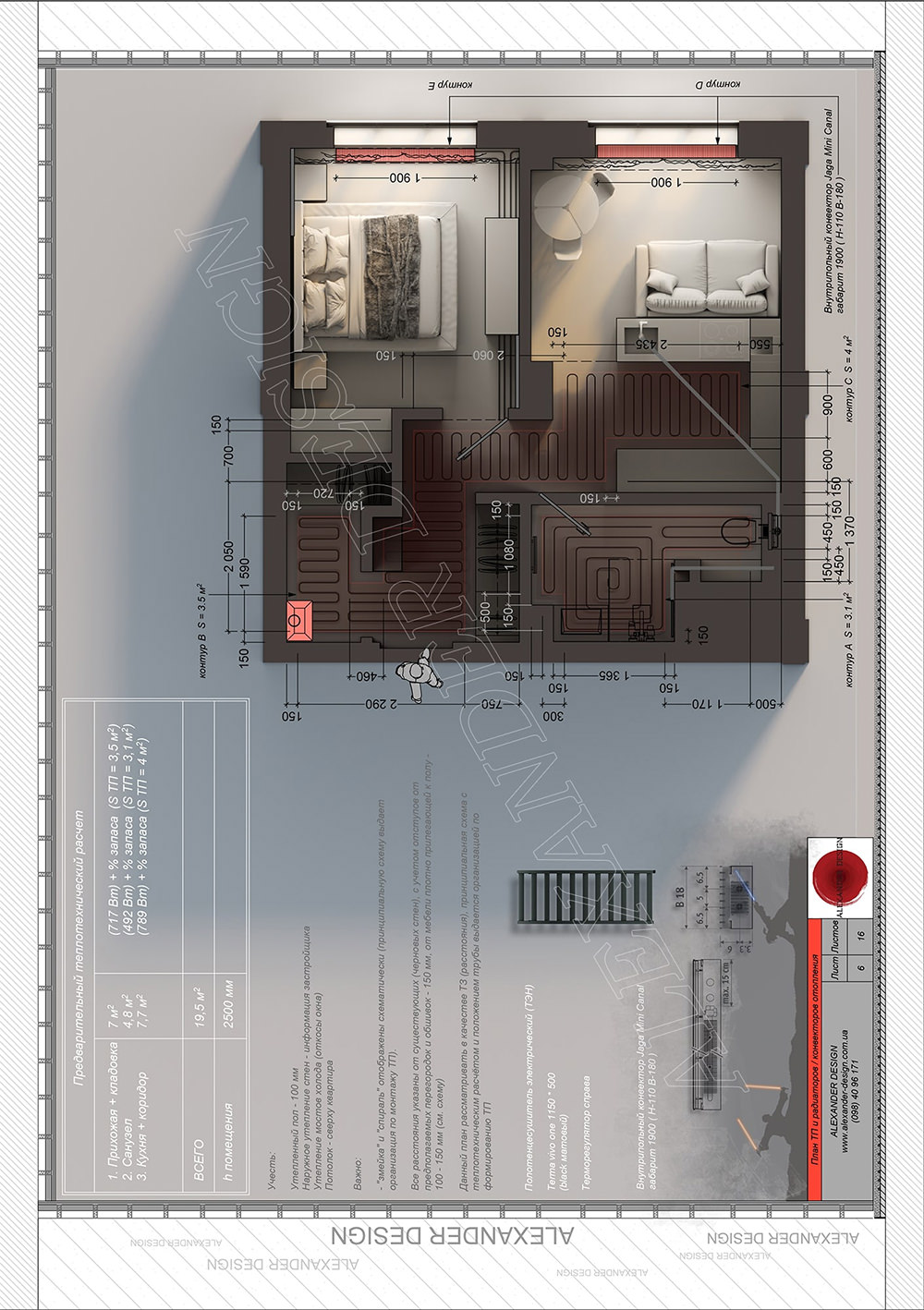

План теплых полов отображает техническое задание для узкоспециализированных компаний на основе которого в дальнейшем разрабатывается принципиальная схема. План теплых полов так же предполагает предварительный теплотехнический расчет.

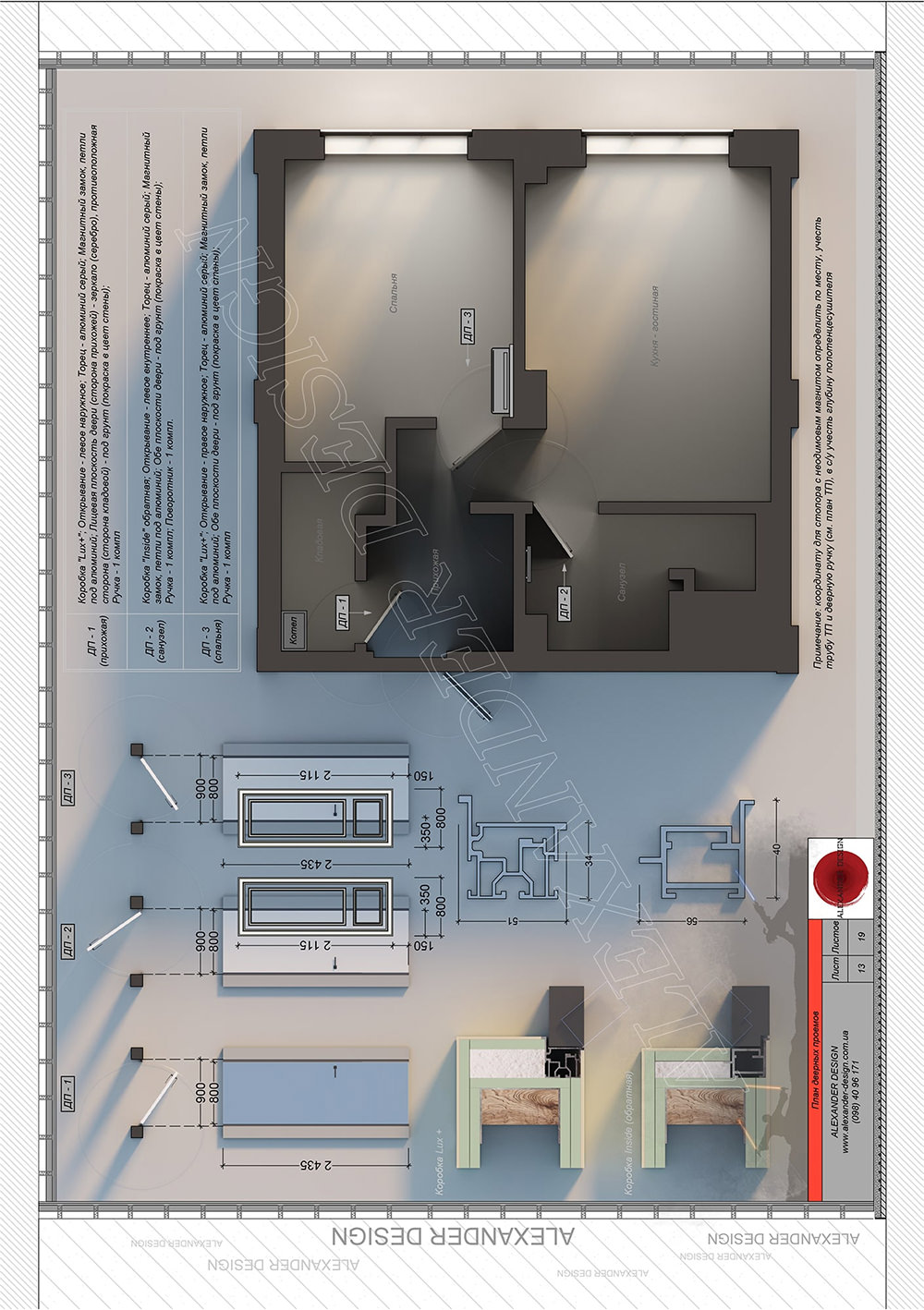

На плане дверных проемов отображено техническое задание для компании по производству межкомнатных / входных дверей, а так же раздвижных систем, с указанием открываний учитывая функциональность и специфику помещений. А так же спецификация дверей.
На плане привязки осветительного оборудования отображены координаты всех светильников и места расположения БП для LED лент, а так же просчитана мощность в Вт и коэффициент освещенности оборудования в Люкс-ах и силы света в Кд, что позволяет грамотно рассчитать комфортное освещение индивидуально под Заказчика.

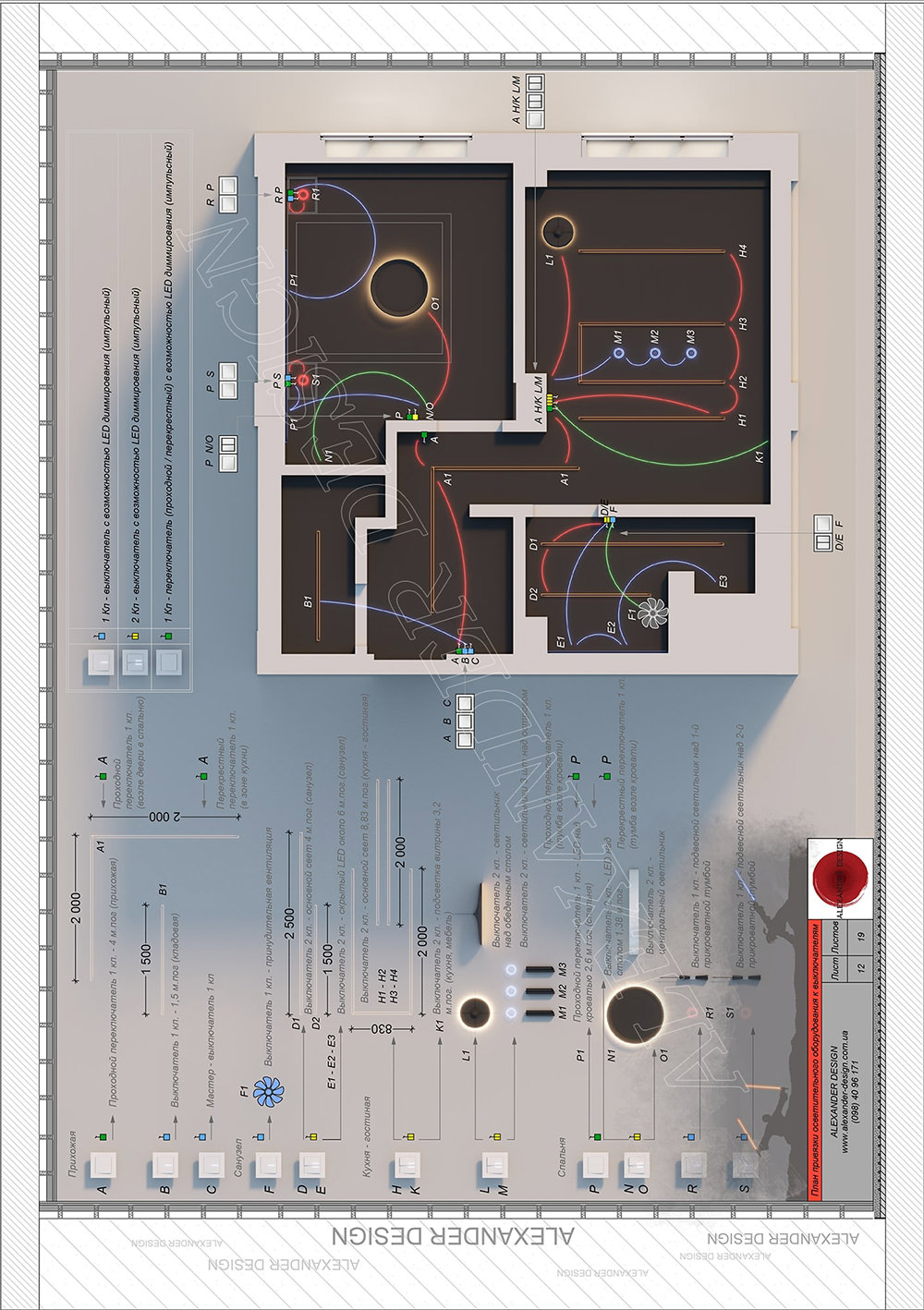

На данном плане отображены сценарии вкл/выкл осветительного оборудования

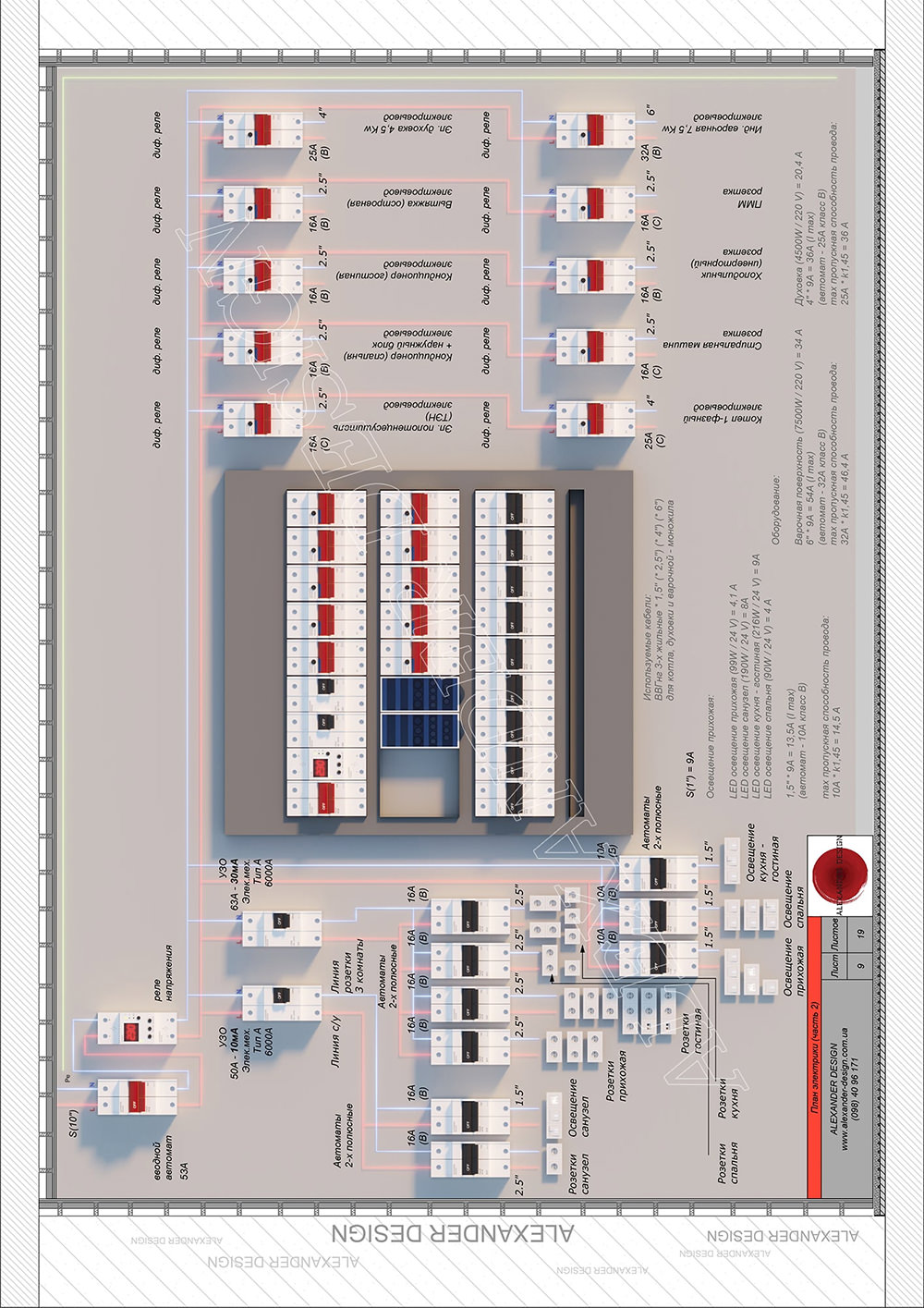

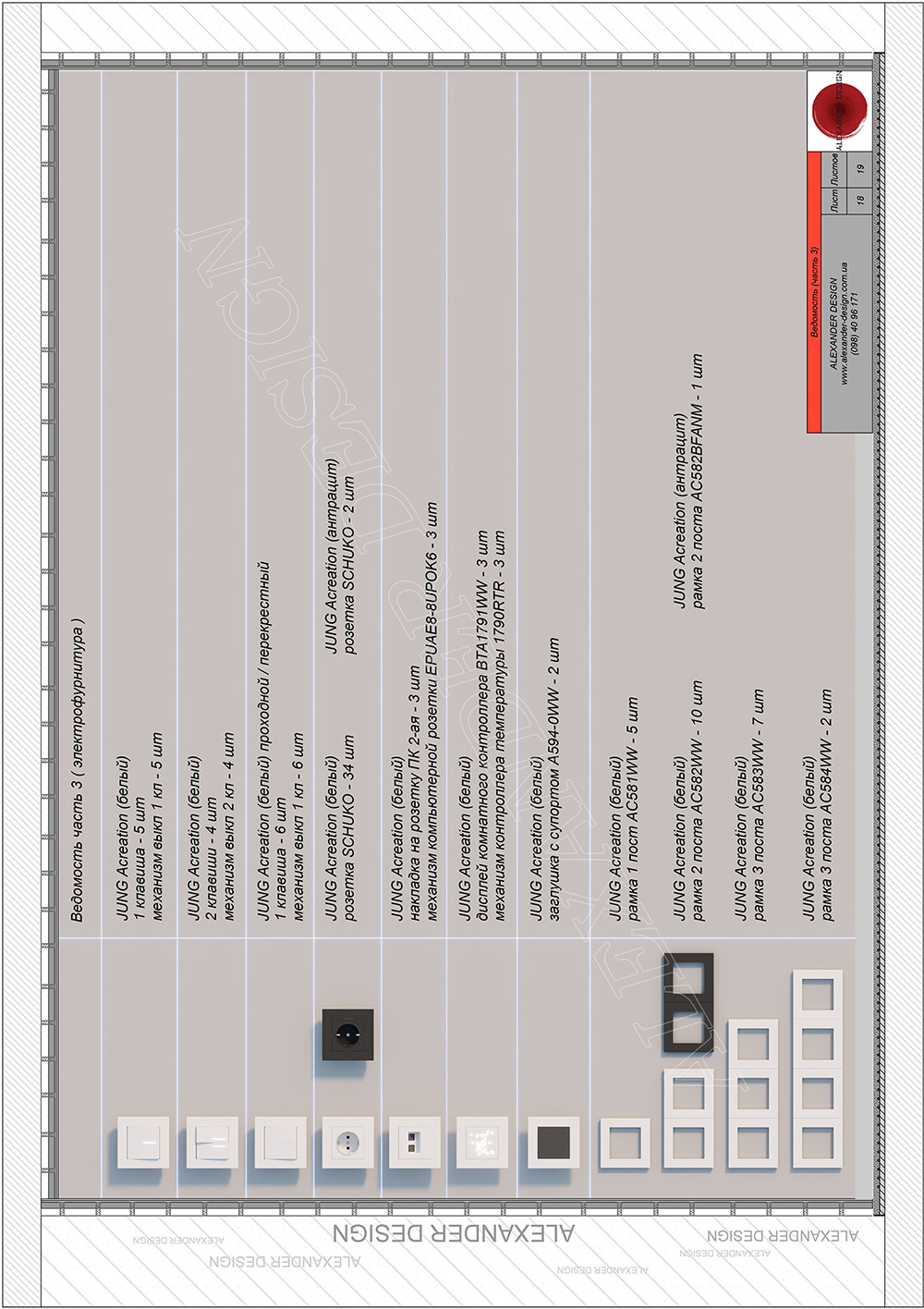

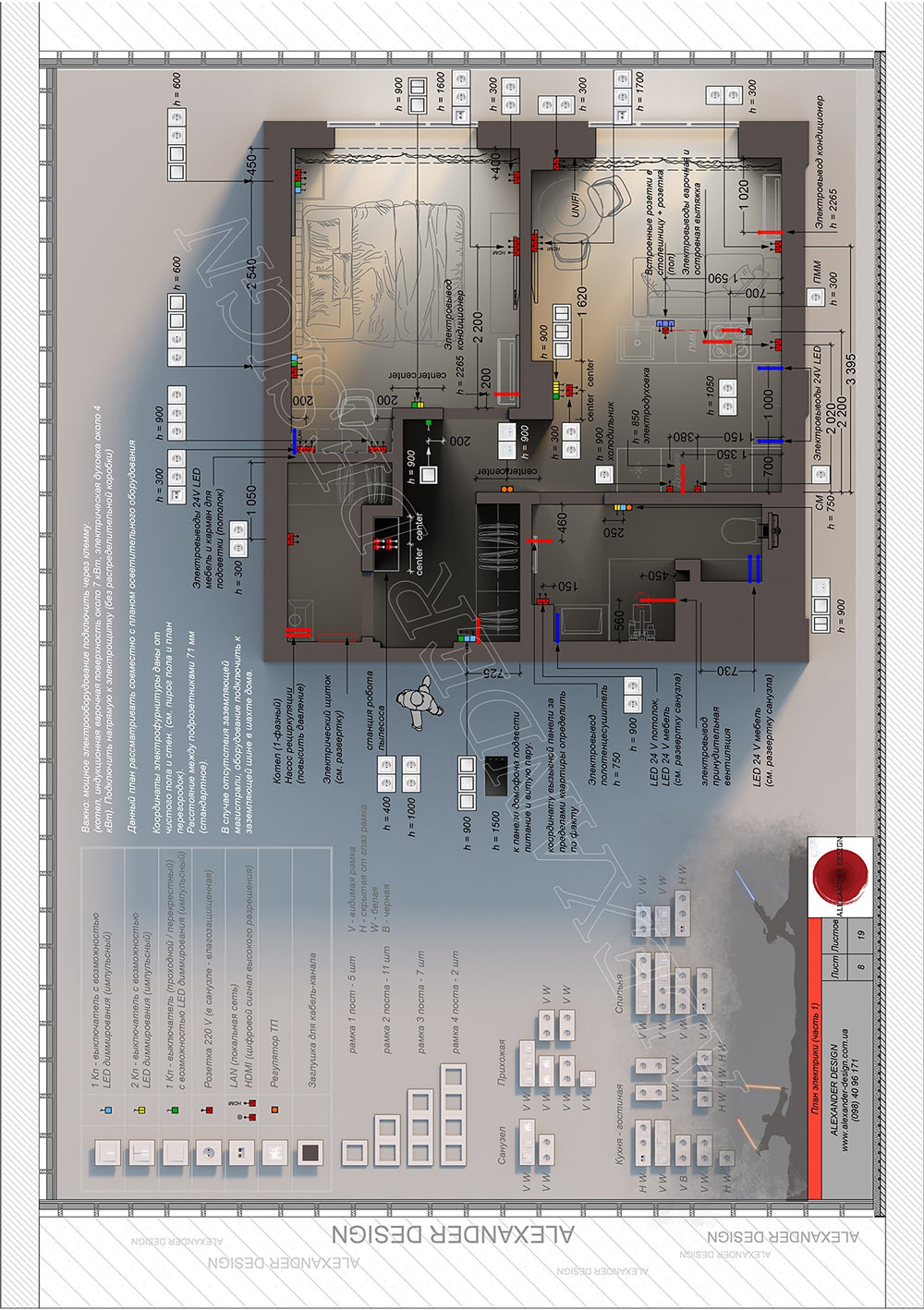

На плане электрики выдаются координаты привязки электрофурнитуры, а так же просчитывается предварительно мощность автоматов, УЗО, дифференциального реле.

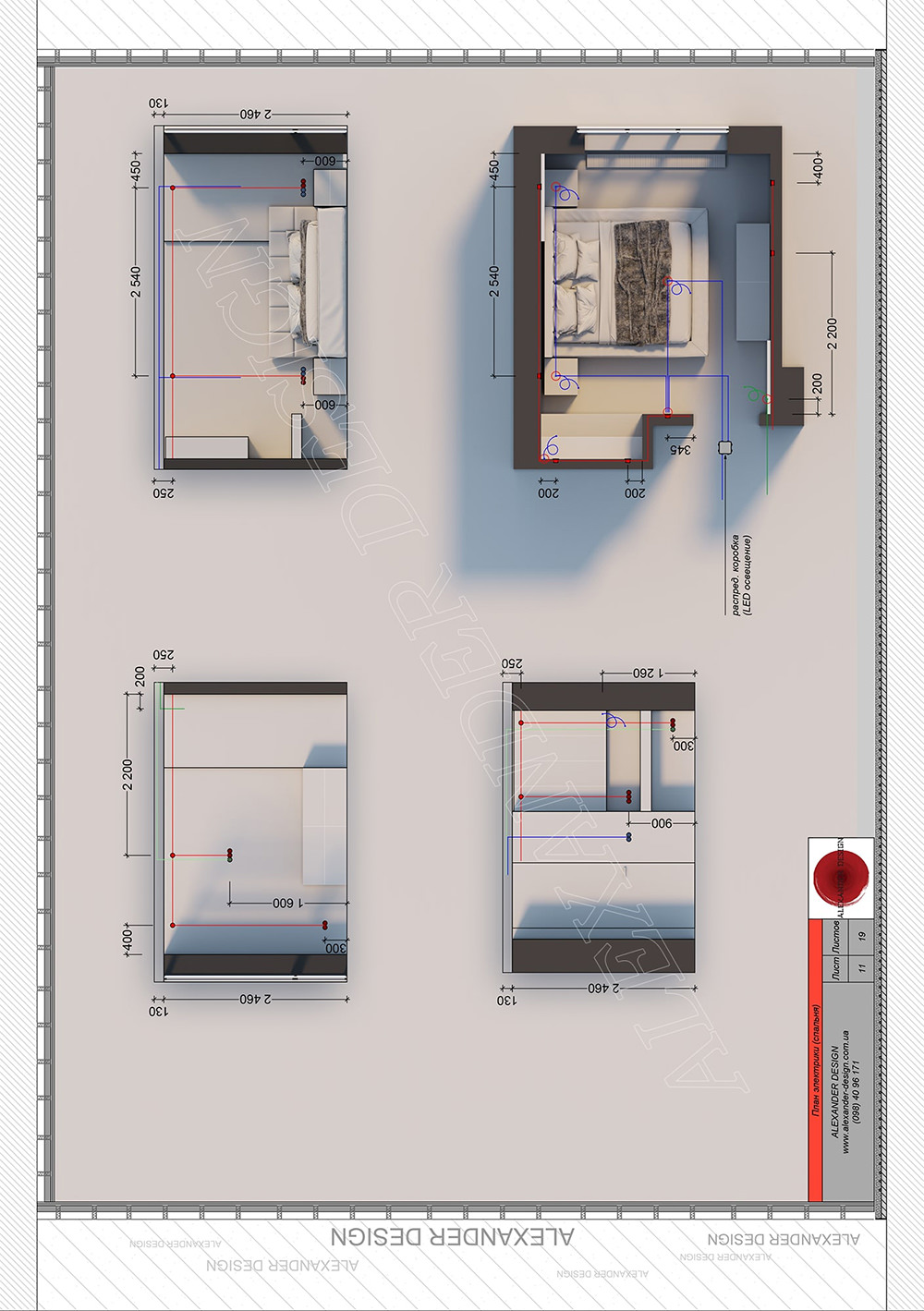

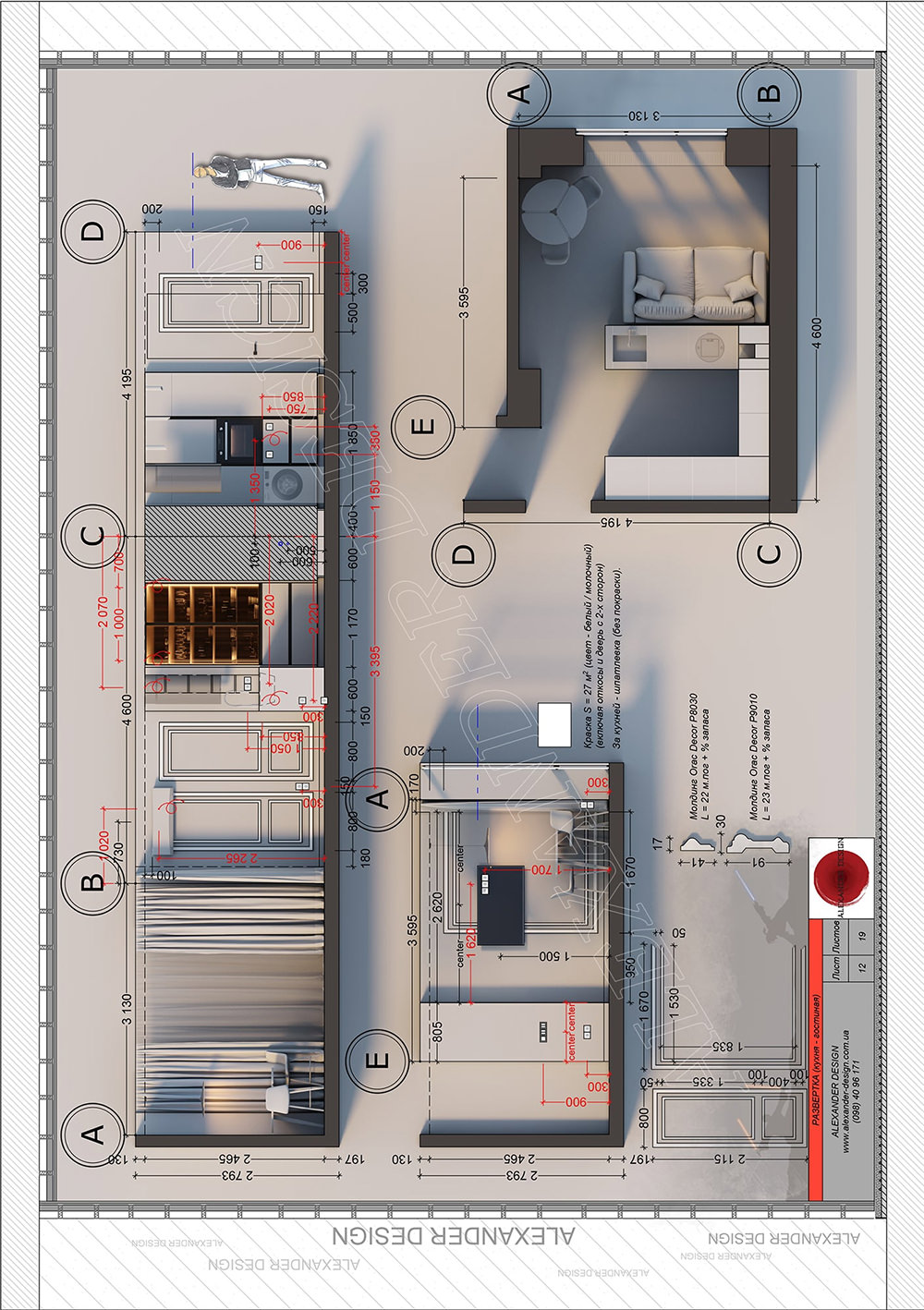

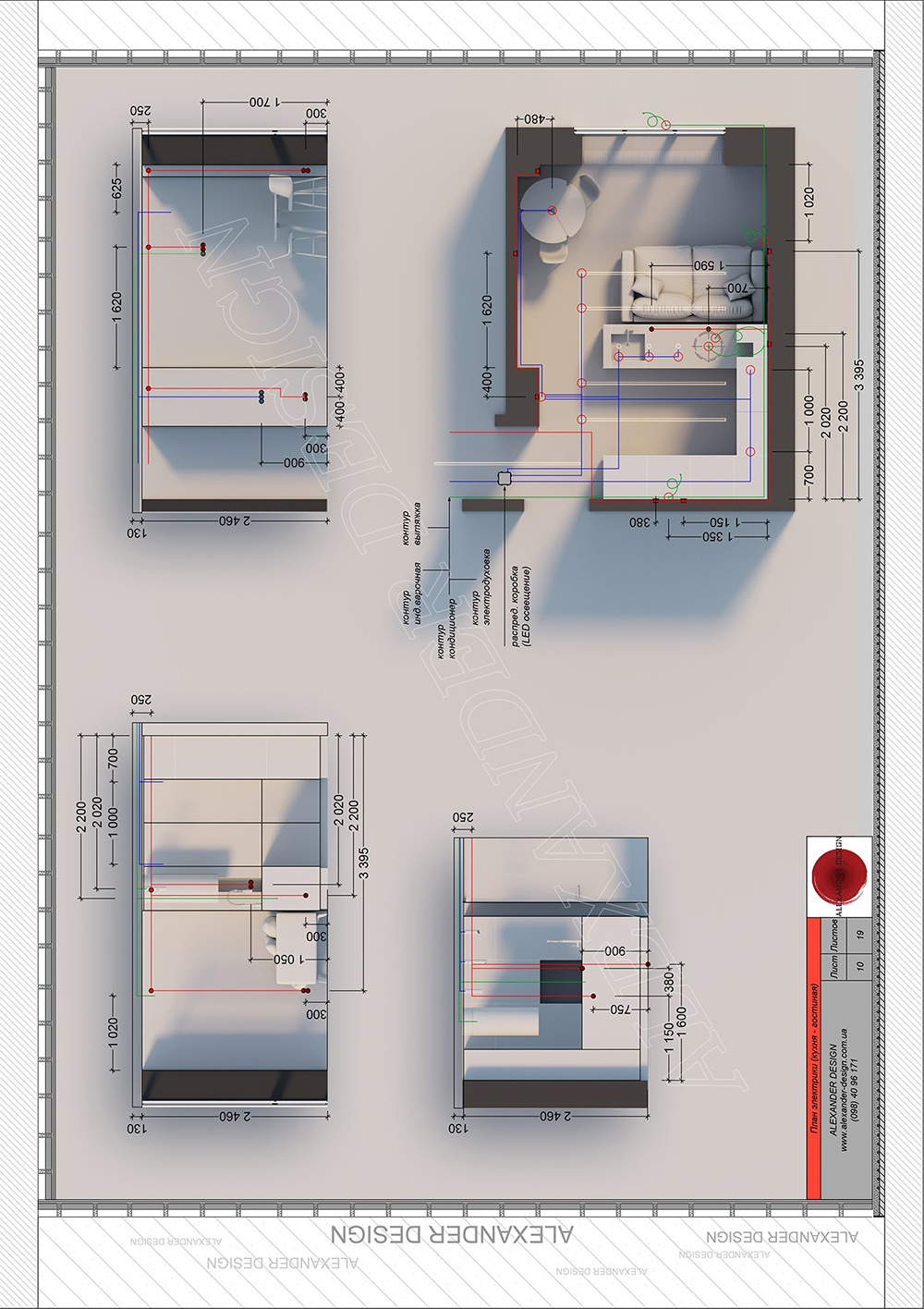

На развертках помещений дублируются координаты привязок всех ключевых элементов но в другой системе координат, а так же просчитывается объем отделочных материалов.
На развертках помещений дублируются координаты привязок всех ключевых элементов но в другой системе координат, а так же просчитывается объем отделочных материалов./p>

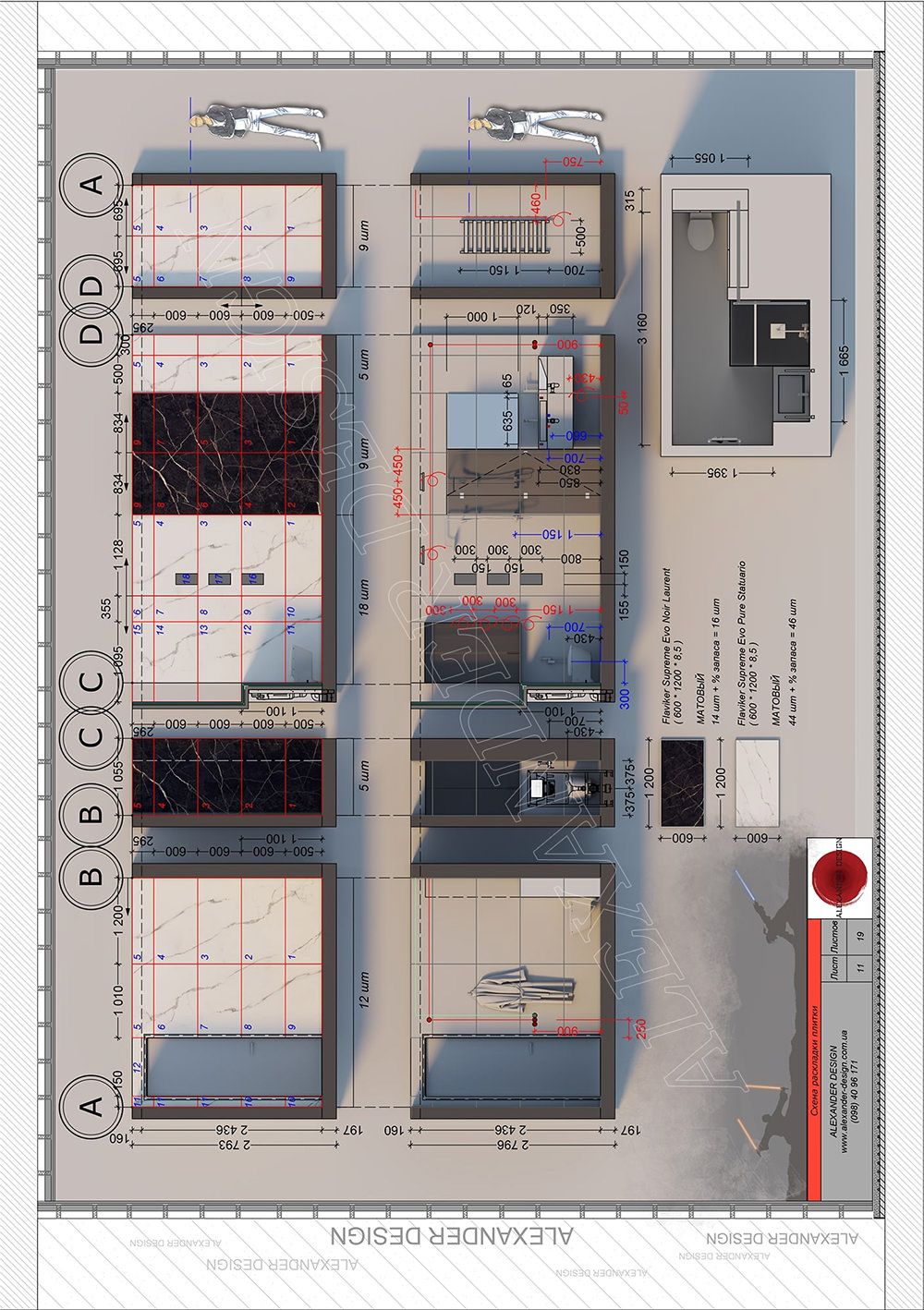

Развертки санузлов отображают привязку сантехнического оборудования и раскладку плитки с расчетом объема.

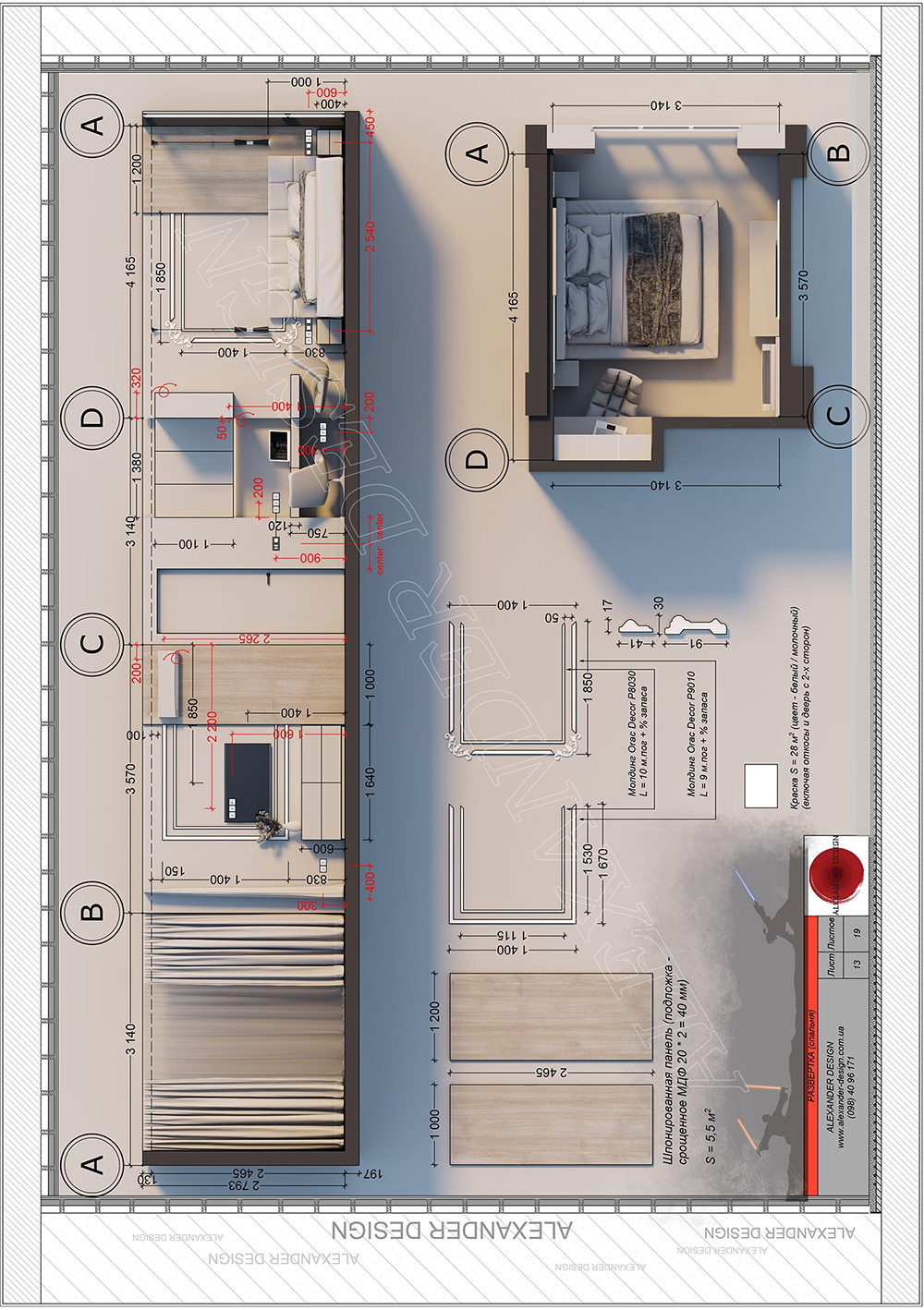

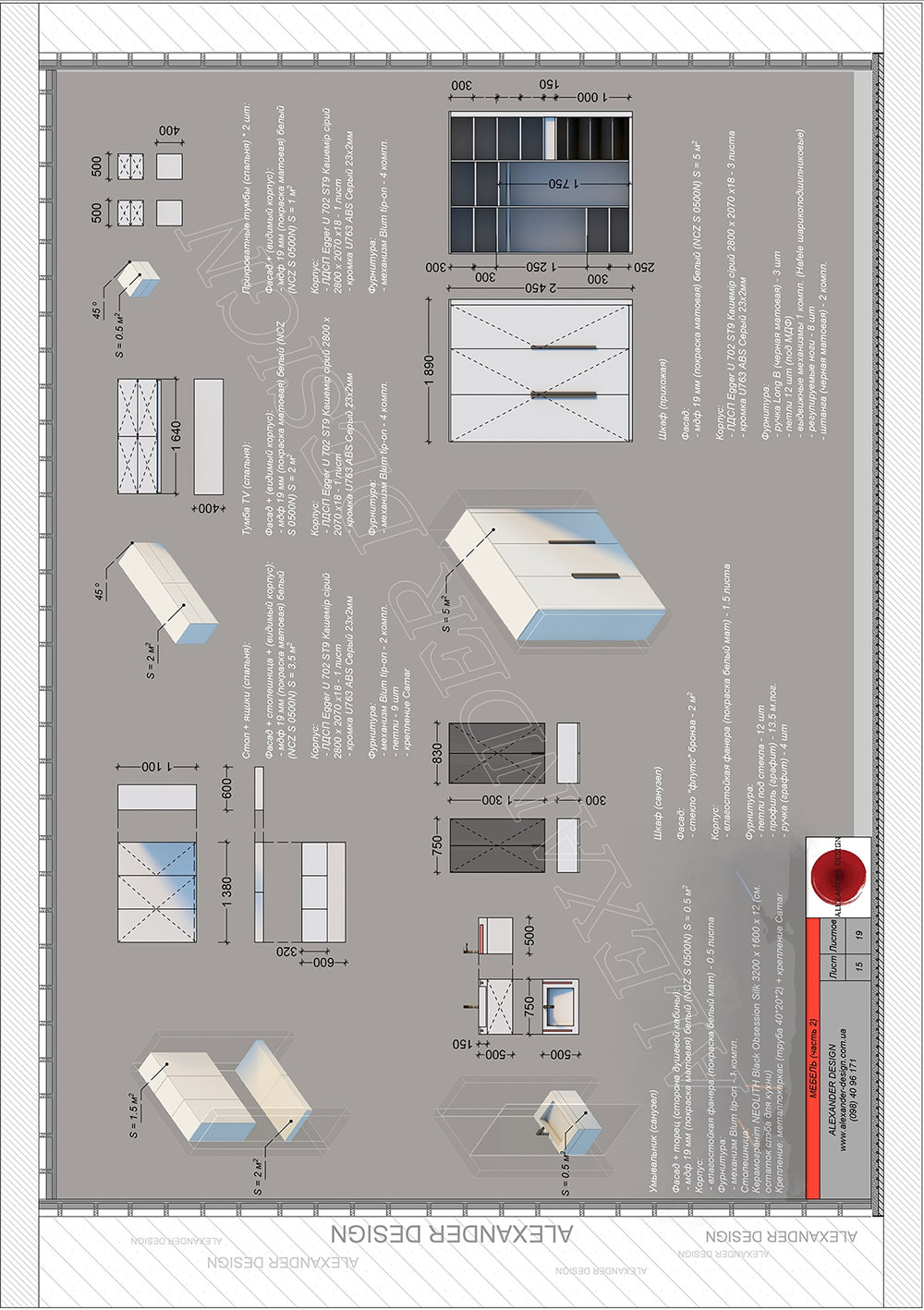

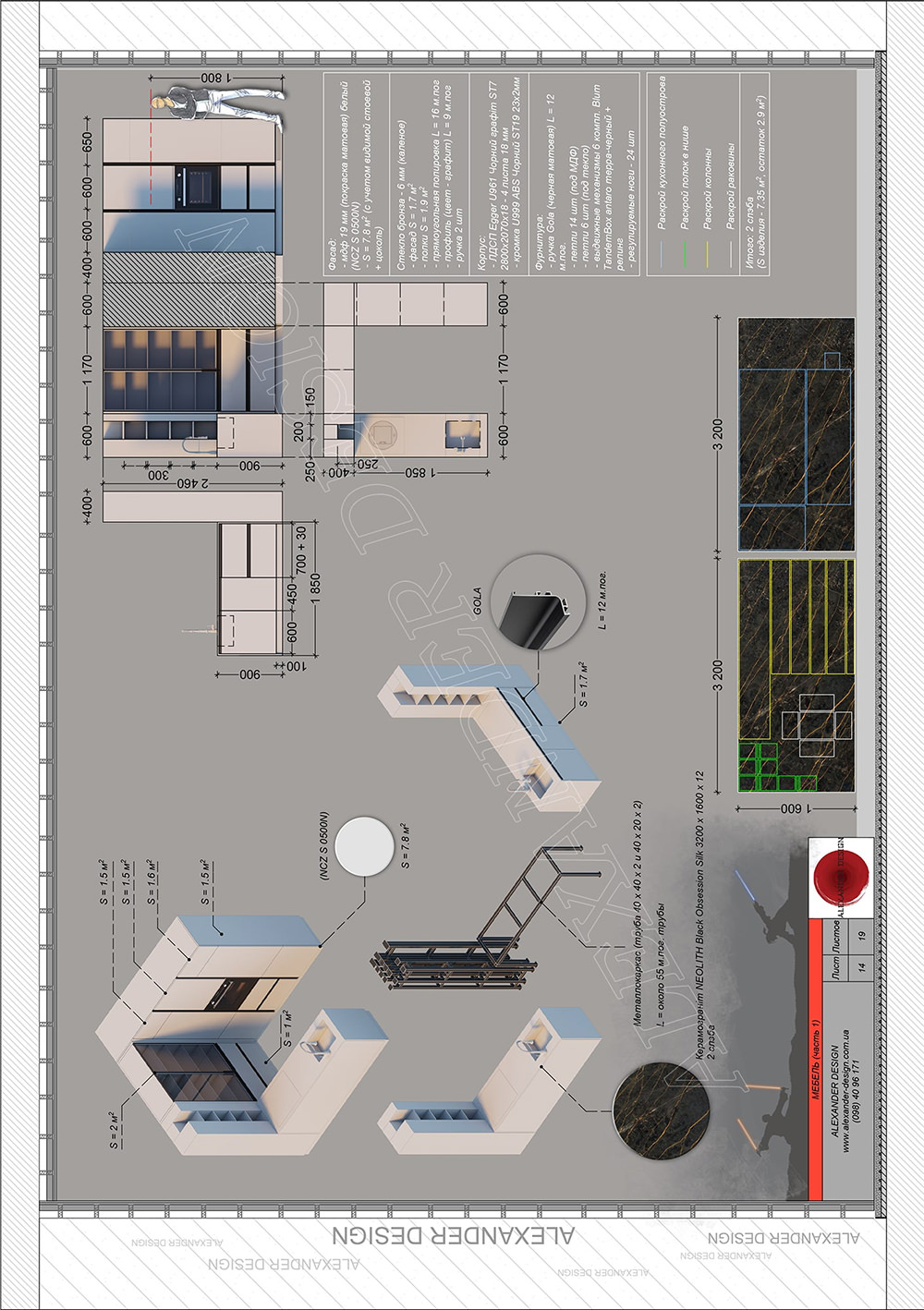

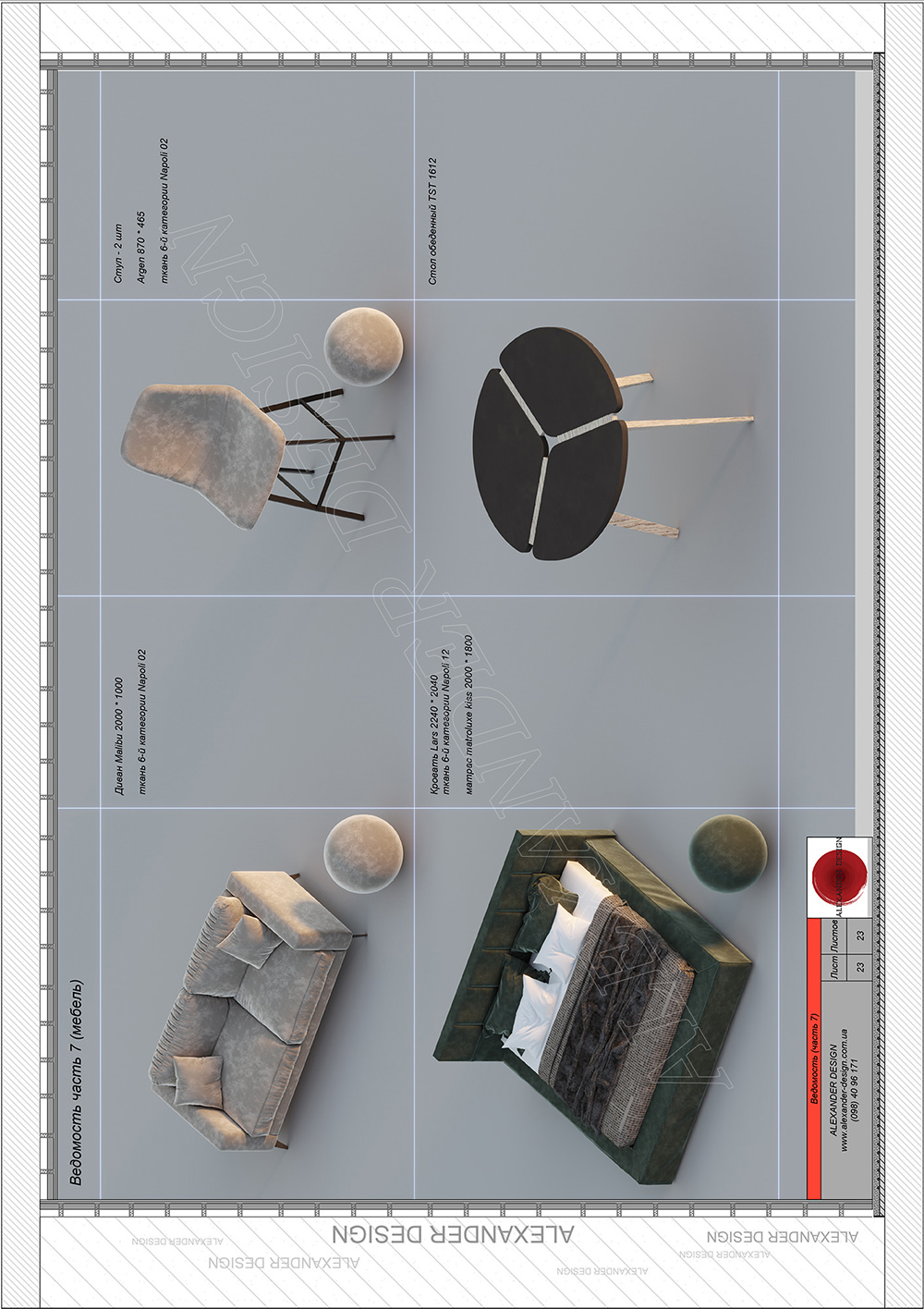

Схемы мебели совместно с планом привязки мебели выступают в качестве технического задания для производителя корпусной и мягкой мебели. Указываются ключевые материалы и фурнитура, а так же цветовая гамма и объем основных материалов.
Схемы мебели совместно с планом привязки мебели выступают в качестве технического задания для производителя корпусной и мягкой мебели. Указываются ключевые материалы и фурнитура, а так же цветовая гамма и объем основных материалов.

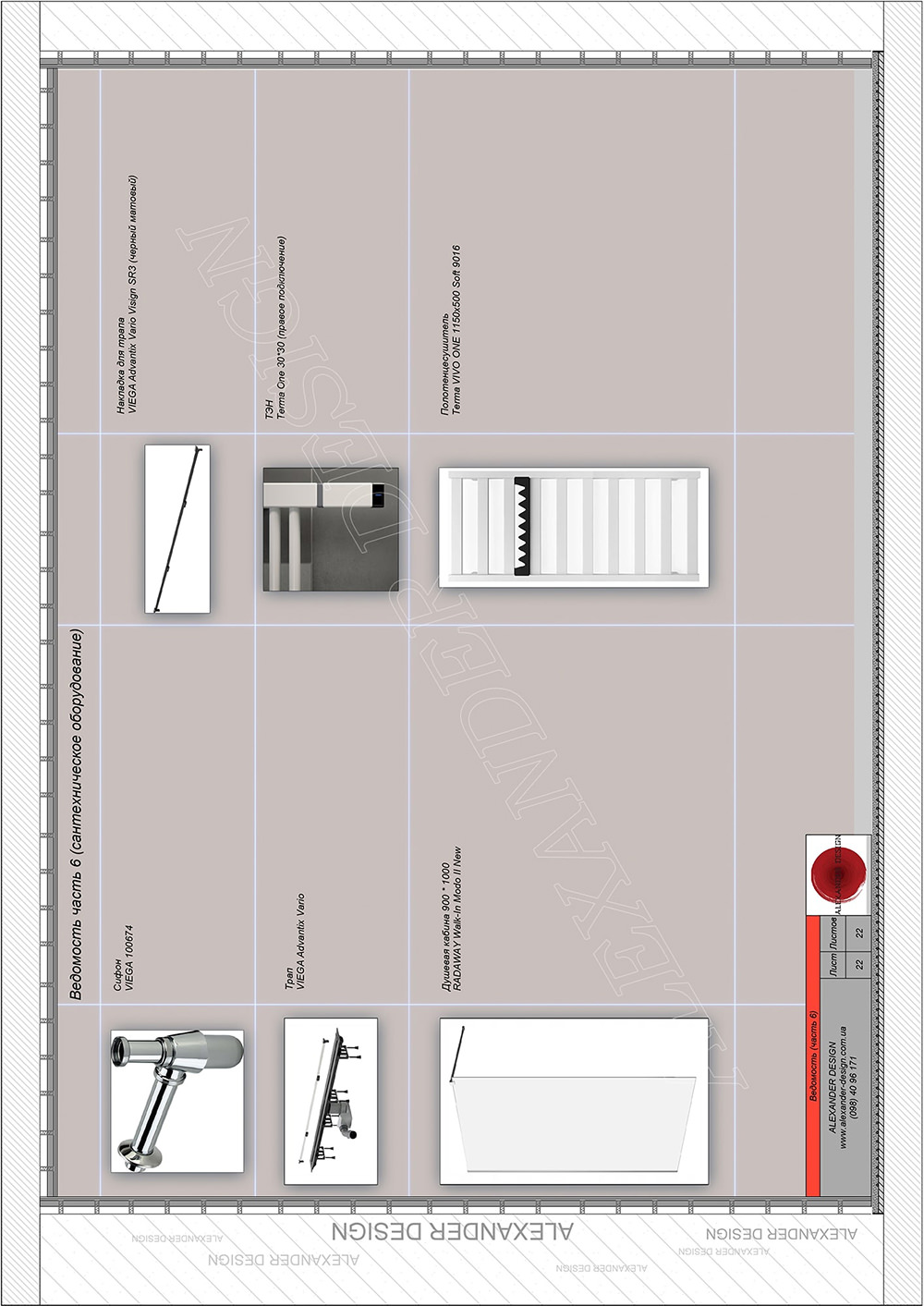

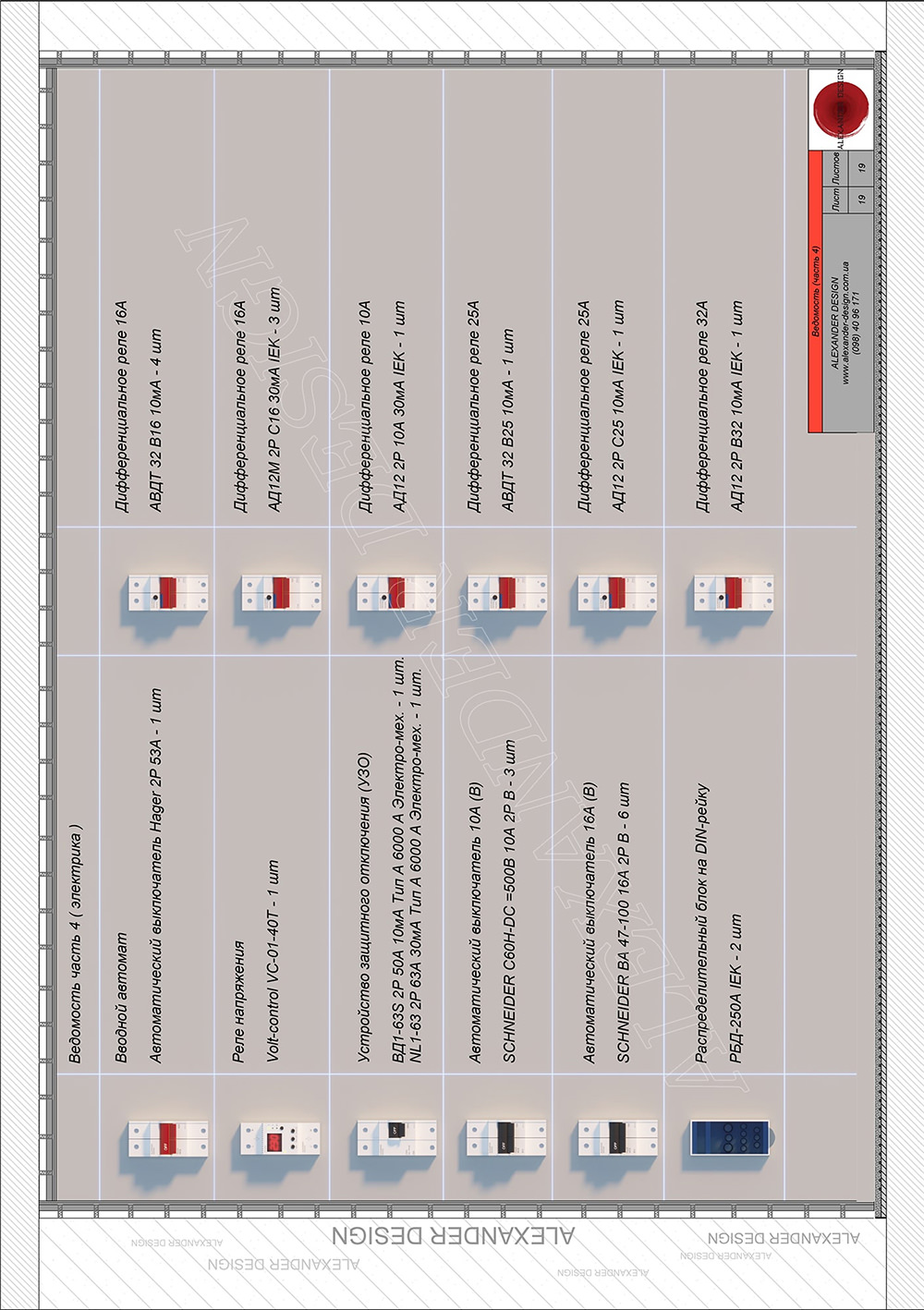

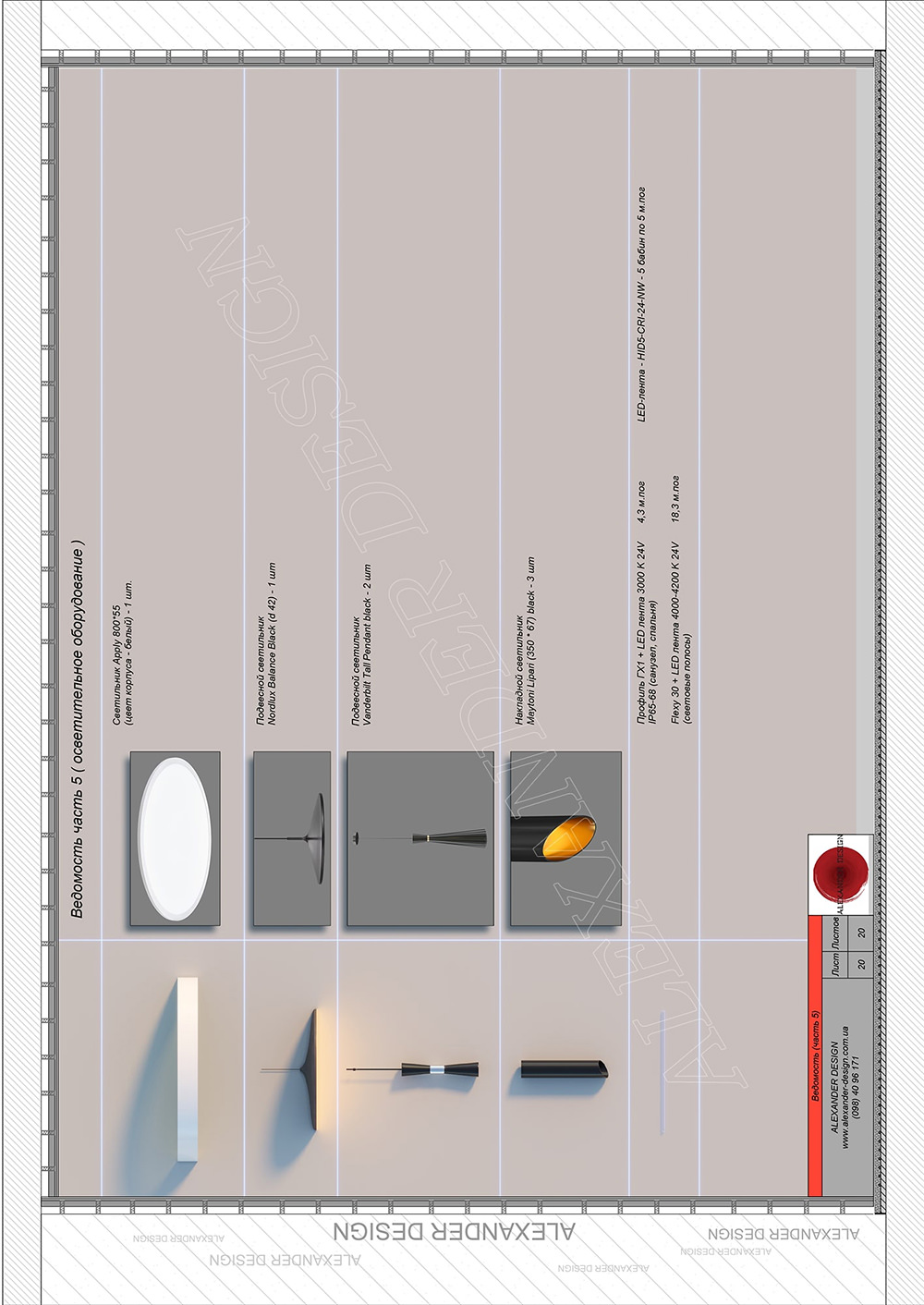

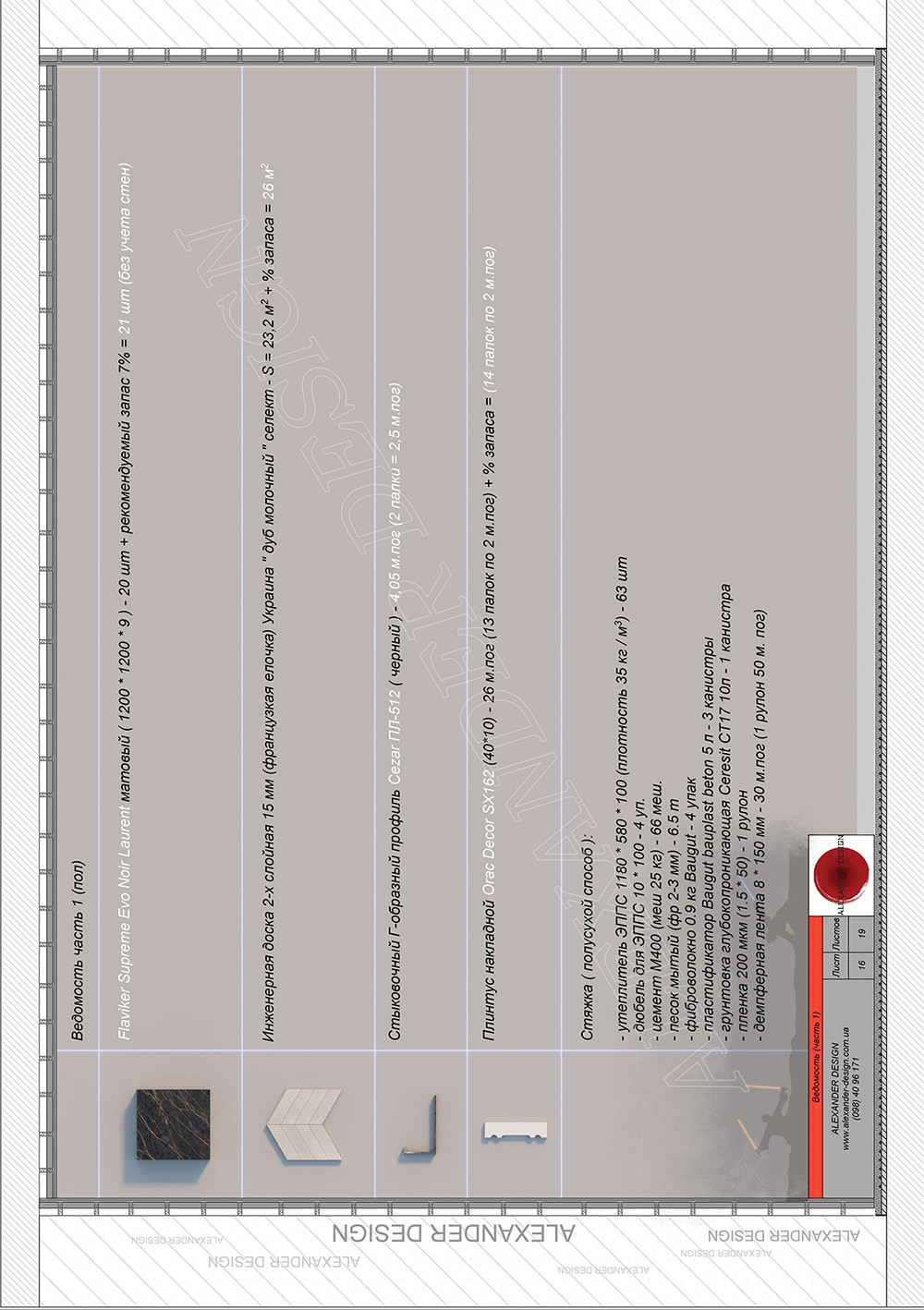

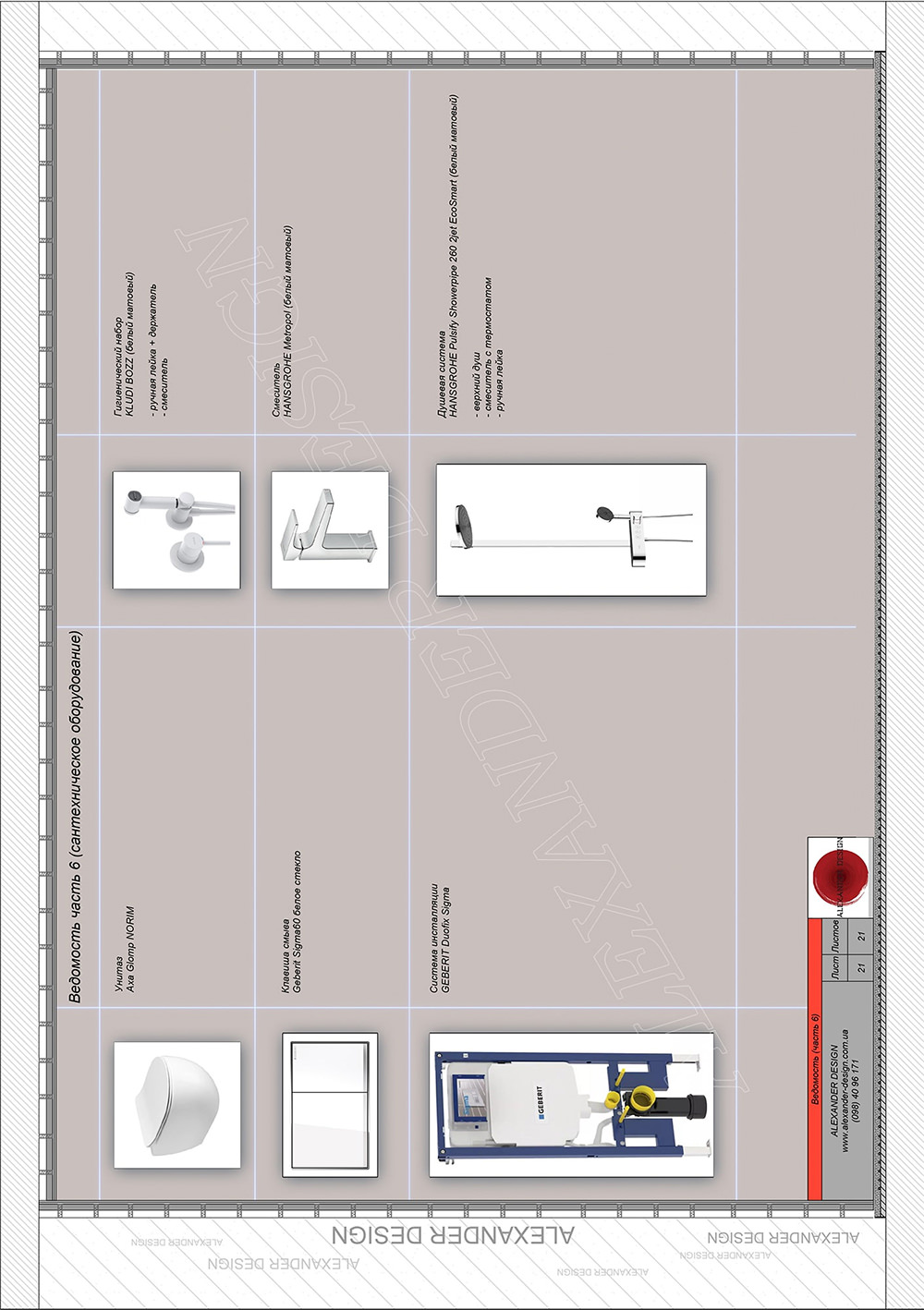

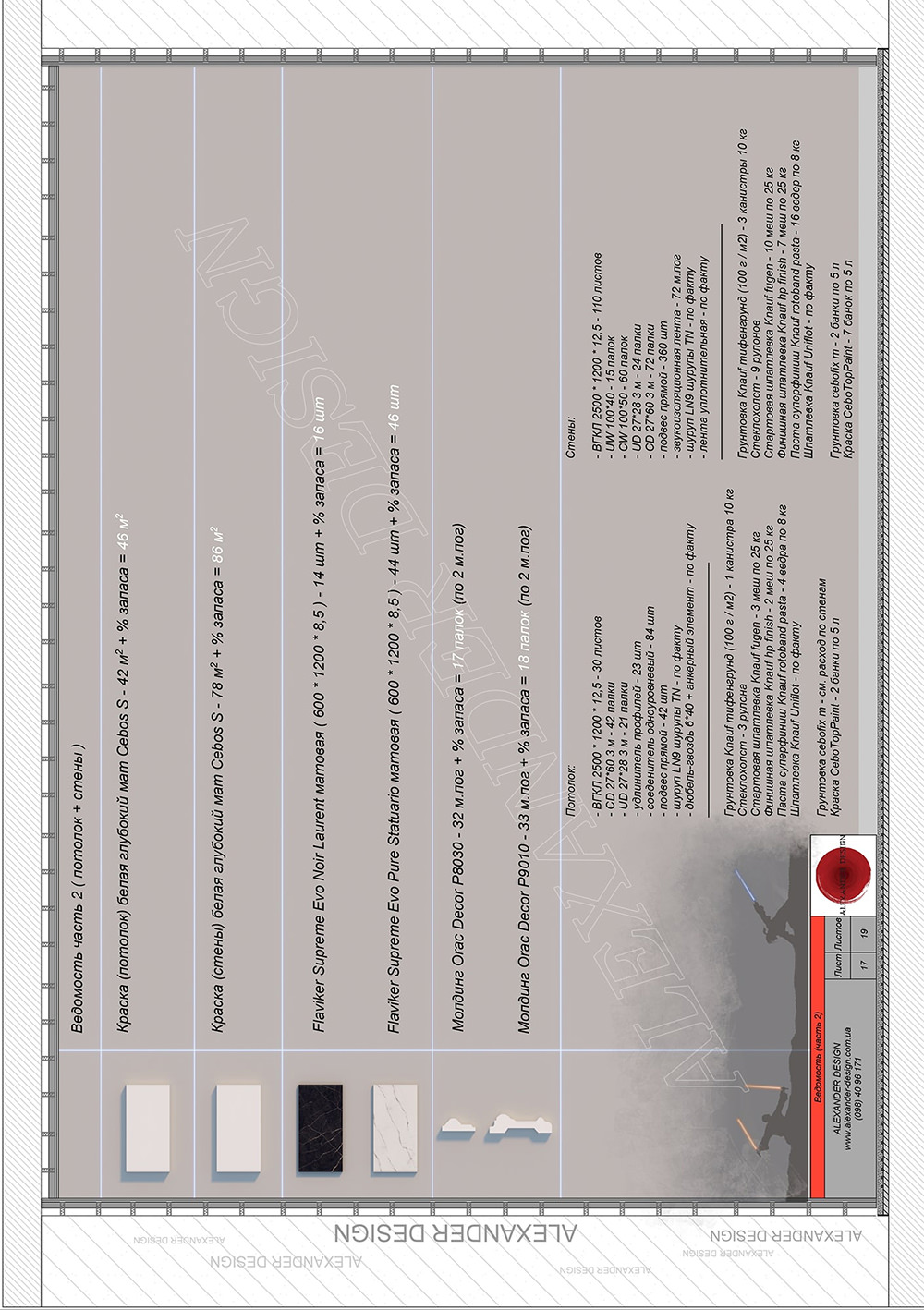

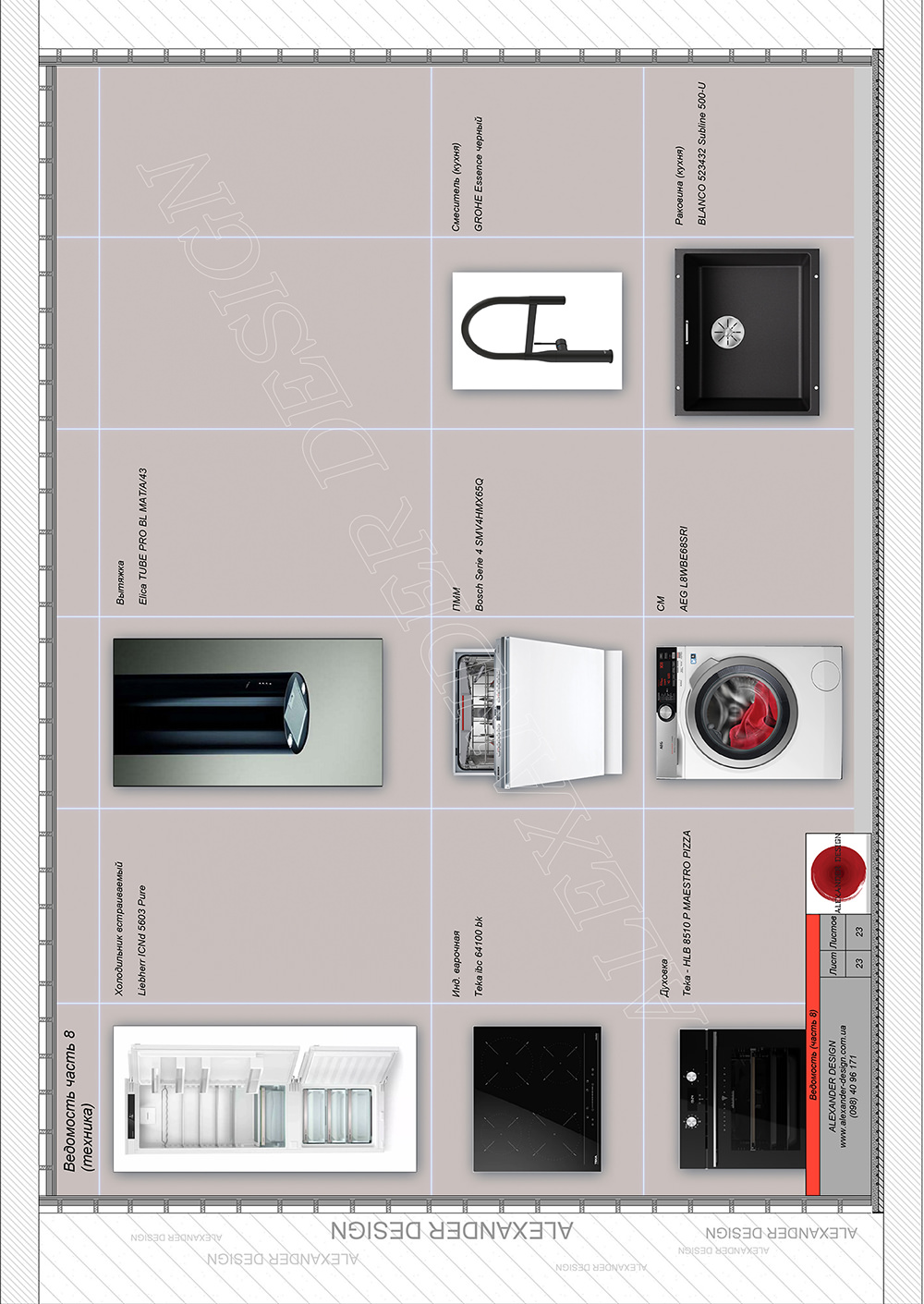

Указывается общий объем и кол-во всех ключевых материалов и оборудования.
Намеренно отобразил небольшую квартиру площадью 47м 2 чтобы был понятен фронт работ.
В примере не отображены некоторые схемы ( конкретно на этом объекте в них не было необходимости, так как тут все просто):
Совет: никогда не смотрите на толщину альбома и кол-во листов, что стало очень модным среди дизайнеров интерьера, особенно начинающих (около 5 лет опыта), с целью впечатлить потенциальных Заказчиков. Обращайте внимание на детализацию / подробности. В блокнот формата А5-А6 можно и на 500 листов растянуть искусственно при желании, но возникает логичный вопрос: "чтобы что!?" Нужно быть, а не казаться.
К слову, чертежи, которые предлагаю, я реализую в собственном программном продукте ( С++, бета-версия ) в полу-автоматическом режиме, на который потратил более 2,5 лет и его в Галактике "Млечный путь" ни у кого больше нет, так как я единственный автор и пользователь (продукт не коммерческий), но с некоторыми доработками руками и проверкой на наличие ошибок, пока что так, а дальше планирую улучшать продукт.
